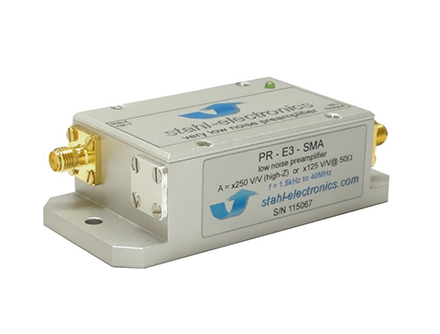

PR-E 3 - SMA型是一款高靈敏度電壓前置放大器,專為FT-ICR檢測池、肖特基探頭或電荷探測器等需要低噪聲和高阻抗特性的應用場景設計。本技術手冊適用于40MHz版本,其頻率范圍覆蓋約1.5 kHz至40MHz,標稱電壓放大倍數在高阻抗負載下為250倍(250 V/V),50Ω負載下則為125倍(125 V/V)。
緊湊型設計使現有系統能夠便捷升級,在提升檢測靈敏度的同時,多數應用場景下可顯著改善信噪比。該放大器采用整體鋁合金鍍金外殼結構,配備鍍金SMA輸入/輸出接口,具有極高的機械強度卓越的抗外部噪聲干擾能力。
━ 頻率范圍:1.5kHz至40MHz(可定制)
━ 低電壓噪聲(0.85 nV/√Hz @ 1MHz)
━ 低電流噪聲(20 fA/√Hz @ 10kHz)
━ 緊湊型結構設計

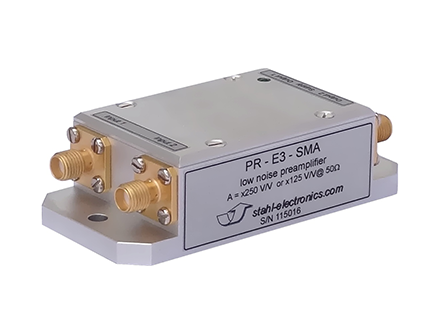

━ 單 / 雙通道配置,配備SMA接口

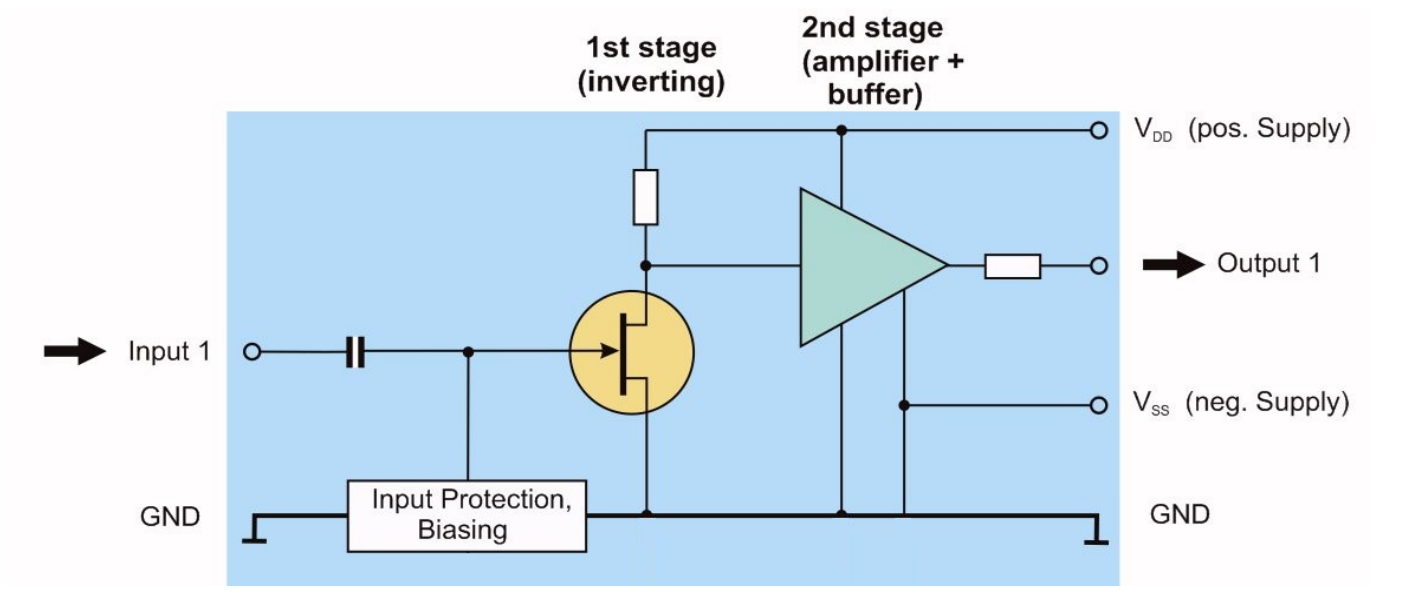

下圖展示了設備的內部結構。輸入級由預選的低噪聲場效應晶體管(FET)構成,后級接有放大電路和緩沖電路。獨立的反饋回路可確保偏置點良好平衡,即使在低溫冷卻操作條件下也能保持穩定。
主要目標應用為高阻抗源的小信號放大,例如:
━ FT-ICR)檢測池
━ 光電倍增管(Photomultipliers)
━ 其他高阻抗傳感器

電壓放大倍數-頻率特性曲線(默認標準版本)
測試條件:環境溫度 T=297 K,負載阻抗 50 Ω

室溫條件下典型電壓噪聲密度

(1)精密實驗

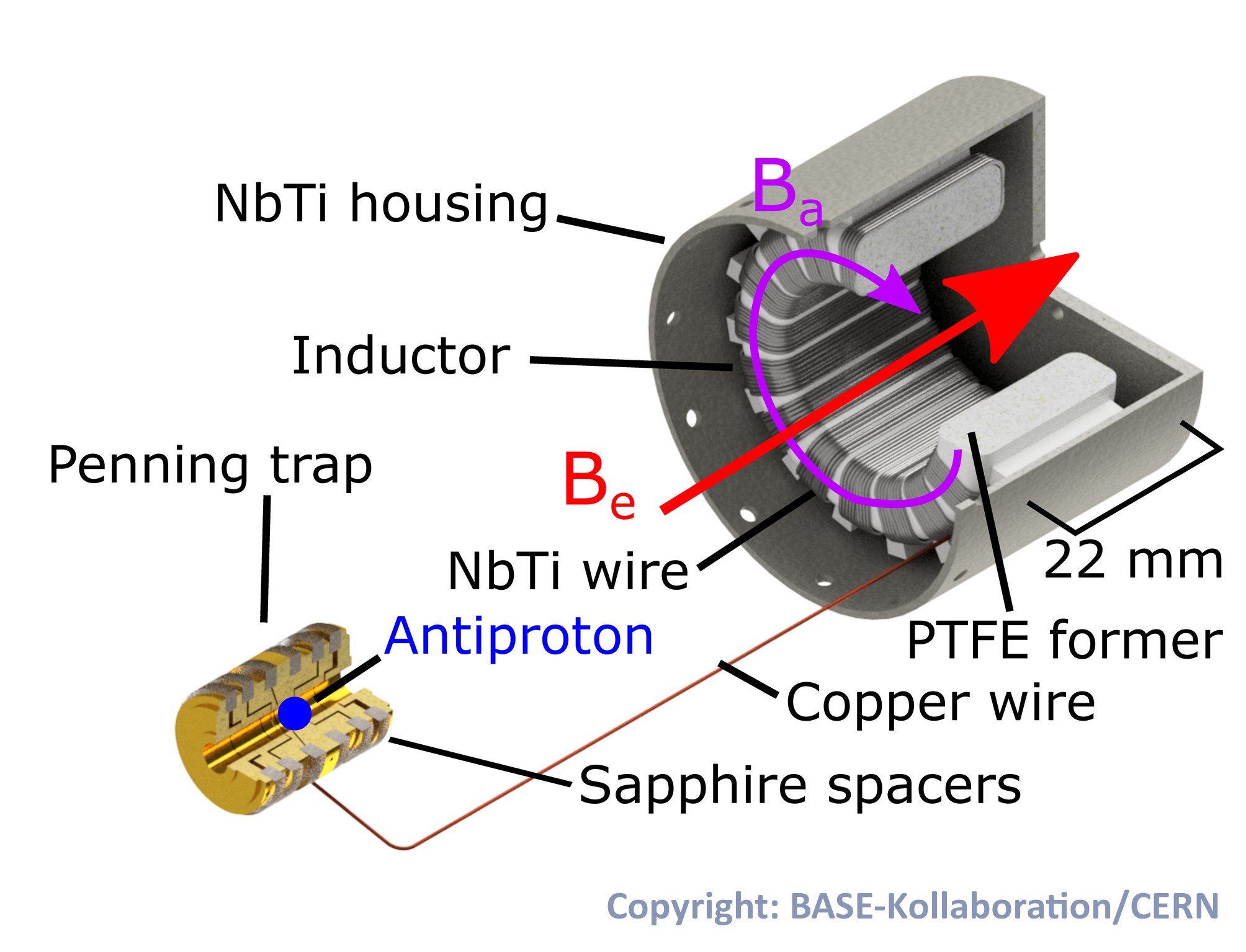

━ Penning trap驅動電壓 - 用于BASE重子反重子對稱性實驗
━ 混合阱驅動 - 用于冷分子離子-中性粒子碰撞研究
━ 掃描探針顯微鏡驅動 - 用于氫鍵分子單層圖案化制備
(2)離子阱驅動與束流整形
